Połączenie stropodachu pełnego na podłożu betonowym ze ścianką attyki

Obliczenia mostka termicznego wg normy PN-EN ISO 10211:2017-09 [5], w miejscu połączenia stropodachu pełnego na podłoże betonowym ze ścinką attyki, wykonano dla danych technicznych materiałów i geometrii modelu jak dla przykładu stropodach pełny na podłożu betonowym.

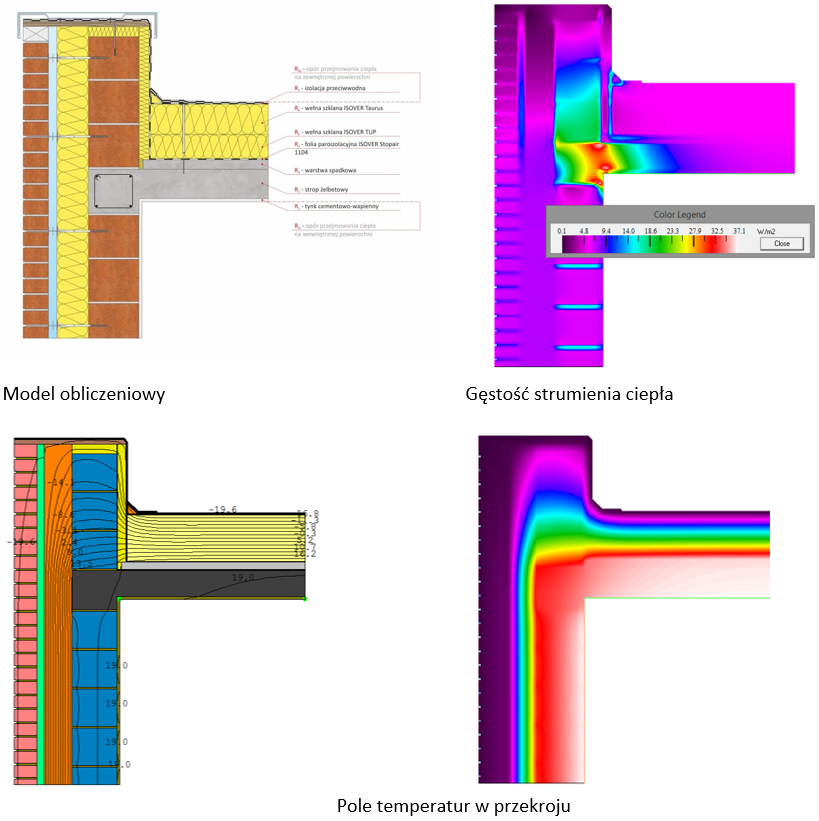

Rys. 1. Wyniki obliczeń mostka cieplnego w postaci graficznej

Rys. 1. Wyniki obliczeń mostka cieplnego w postaci graficznej

Parametr

Wartości

Współczynnik przenikania ciepła

U [W/(m2K)]

dach

0.15

ściana

0.19

Strumień ciepła

F [W]

19.58

Współczynnik sprzężenia cieplnego

L2D [W/mK]

0.4895

Liniowy współczynnik przenikania ciepła*

ye [W/mK]

-0.1006

Liniowy współczynnik przenikania ciepła*

yi [W/mK]

0.1495

Minimalna temperatura na powierzchni przegrody

qsi min [°C]

15.1°C

Czynnik temperaturowy na powierzchni wewnętrznej

fRsi

0.88

Błąd obliczeń

%

2.12%

* Wartość całkowitego liniowego mostka cieplnego należy przypisać albo do ściany albo do dachu, ale tylko jednej przegrody.
** Przy szacowaniu ryzyka rozwoju pleśni wartość oporu przejmowania ciepła na wewnętrznej powierzchni równa się 0,25 [m2K/W]



Wpływ mostków termicznych uwzględniany jest przy obliczaniu charakterystyki energetycznej budynków zgodnie z Rozporządzeniem Ministra Infrastruktury i Rozwoju w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej.


Drugim elementem obliczeń dwuwymiarowych jest obliczenie czynnika temperaturowego fRsi. W obliczeniach założono wilgotność powietrza w pomieszczeniu j = 55%. Jako miejsce krytyczne wybrano naroże. Wartość liczbową czynnika fRsi należy obliczyć samodzielnie korzystając ze wzoru normy [6]:

gdzie:

qsi - obliczona temperatura powierzchni wewnętrznej w miejscu krytycznym,

Ti - temperatura powietrza wewnętrznego (20°C),

Te - temperatura powietrza zewnętrznego(-20°C),

Rsi - opór przejmowania na wewnętrznej powierzchni 0.25 [m2K/W].

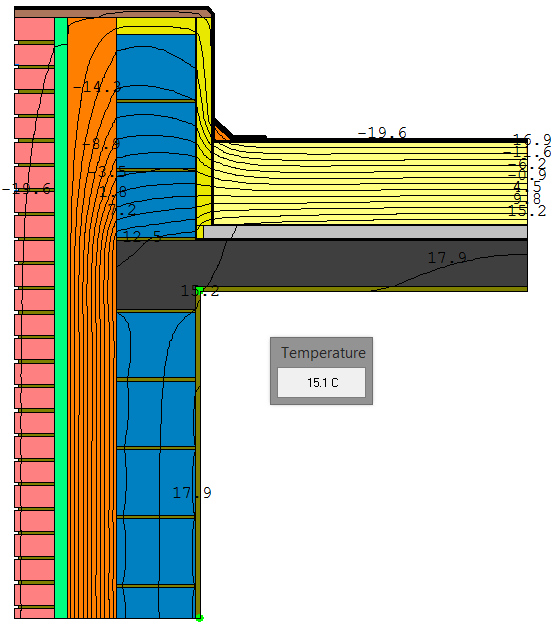

Rys. 2. Wyniki obliczeń mostka cieplnego w postaci graficznej izolinie.

Rys. 2. Wyniki obliczeń mostka cieplnego w postaci graficznej izolinie.

Temperatura w miejscu naroża w obliczeniach dwuwymiarowych

Wniosek: W narożu nie istnieje ryzyko wystąpienia kondensacji powierzchniowej dla zadanych parametrów.



Przykładowe obliczenia mostka termicznego zostały wykonane na zlecenie ISOVER przez Małopolskie Centrum  Budownictwa Energooszczędnego.
