Mostki cieplne

Istotnym zagadnieniem w przypadku projektowania ścian zewnętrznych izolowanych od wewnątrz są  mostki termiczne.  Na wybranych przykładach przedstawiono różne sposoby ich eliminacji. Różne z uwagi na sposób docieplania przegrody: całościowy oraz fragmentaryczny - polegający na eliminacji samego miejsca zaburzenia. Grubość izolacji 10cm.

Poniżej  przeanalizowano wybrane detale mostków termicznych:

• M_1-  mostek termiczny w narożu ściany;
• M_2- mostek termiczny w połączeniu ściany zewnętrznej cegły ceramicznej gr.38 cm  z ścianą wewnętrzną z cegły pełnej o grubości 25cm.

Dwuwymiarowe modele mostków zbudowano zgodnie z założeniami normy [5].  Rozpatrzono dwa warianty eliminacji mostków:

• wariant_a: eliminacja mostka termicznego poprzez całościowe, ciągłe ocieplenie ściany,
• wariant_b: ocieplenie fragmentaryczne ściany, tylko w miejscu zaburzeń w rozkładzie pola temperatury; na odległość oddziaływania mostka termicznego, w postaci tzw. skosów.

Obliczenia prowadzono dla najchłodniejszego miesiąca tj. stycznia.

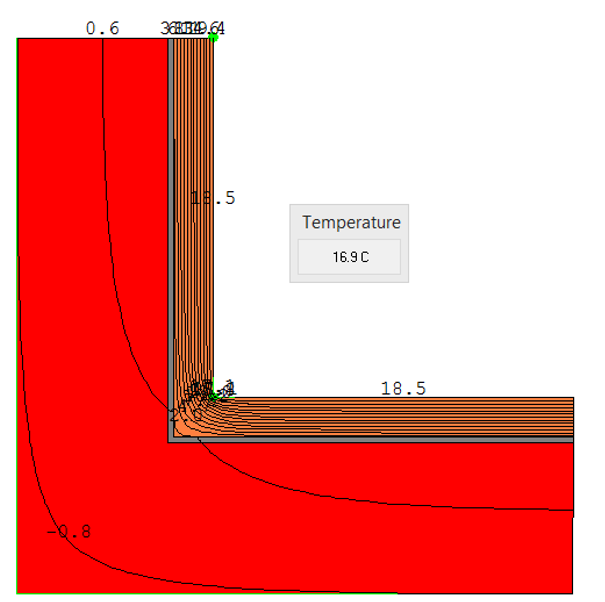

Rys. 1. Rozkład izoterm w narożu przegrody ocieplanej całościowo od wewnątrz- Model M-1

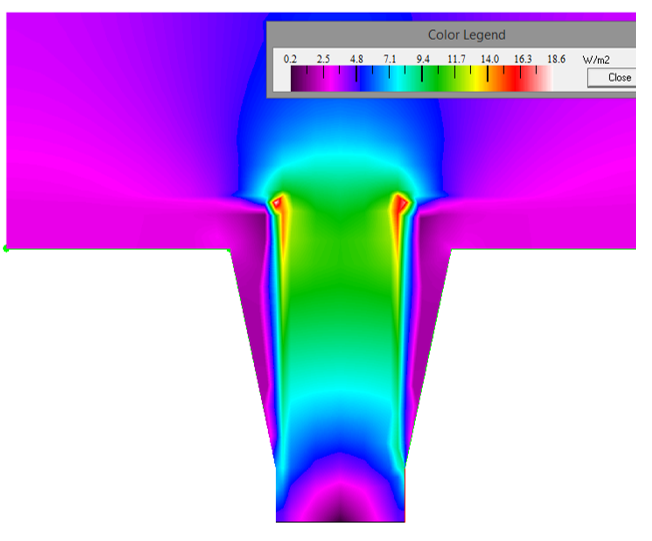

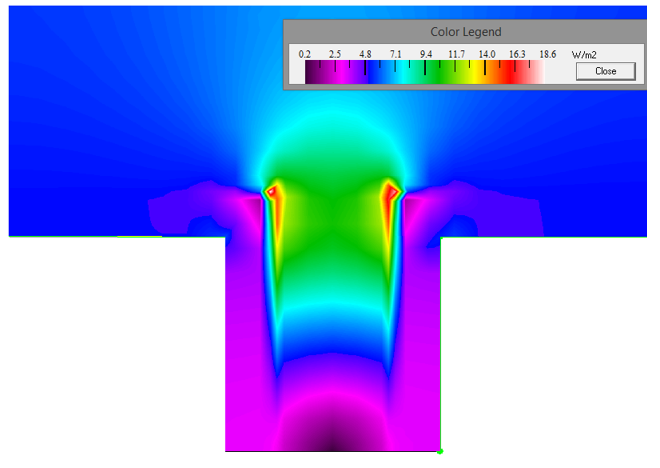

Rysunek 2. Rozkład gęstości strumienia ciepła - Model M-1

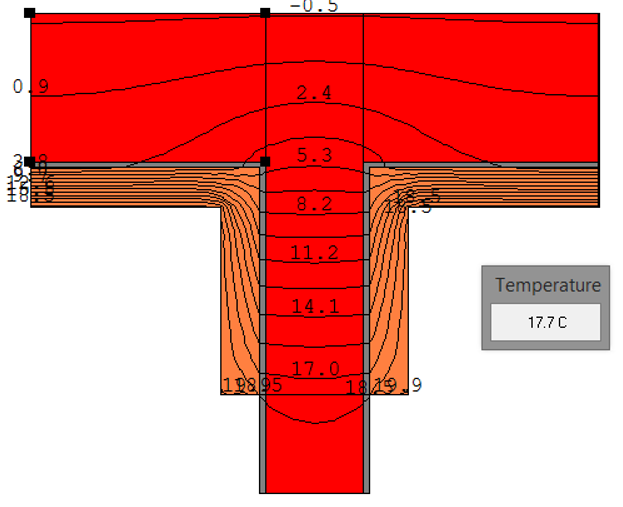

Rys. 3. Rozkład izoterm w połączeniu przegrody ocieplanej całościowo od wewnątrz ze ścianą wewnętrzną – Model M_2_a

Rys. 4. Rozkład izoterm w narożu przegrody ocieplanej całościowo od wewnątrz – Model M_2_a

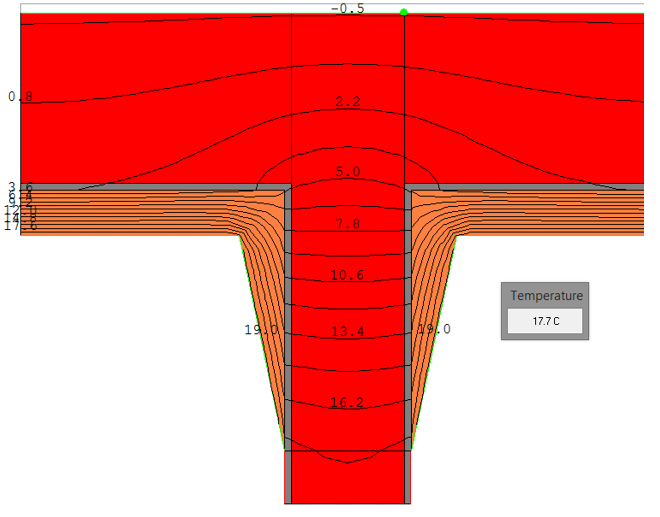

Rys. 5. Rozkład izoterm w połączeniu przegrody ocieplanej całościowo od wewnątrz ze ścianą wewnętrzną – Model M_2_b

Rys. 6. Rozkład izoterm w narożu przegrody ocieplanej całościowo od wewnątrz – Model M_2_b

Z analizy rozkładu pola temperatur wynika, że każdorazowo zasięg oddziaływania mostka na przegrodę ma indywidualny charakter (Tablica 1).  W rozwiązaniach detali architektonicznych w kontekście ocieplania od wewnątrz sprawa wydaję się prosta, gdy ocieplamy przegrodę całościowo. Z analizy wyników symulacji obserwujemy, że w wyniku ocieplenia od wewnątrz część konstrukcyjna muru pozostaje pod wpływem temperatury środowiska zewnętrznego. Przesunięcie izoterm ujemnych temperatur w głąb muru jest zjawiskiem niekorzystnym nie tylko dla wnętrza muru ale także dla powierzchni styku płaszczyzny wewnętrznej muru z nowym dociepleniem. Przy niekorzystnych parametrach mikroklimatu  środowiska wewnętrznego i ujemnych temperaturach zewnętrznych, możliwa teoretycznie strefa kondensacji pary wodnej, oraz inne nieporządne efekty w tym np. zagrzybienie, wystąpi właśnie w tej warstwie.

Dla każdego rozpatrywanego przypadku określono ryzyko wystąpienia kondensacji powierzchniowej, obliczając tzw. czynnik temperaturowy f_Rsi na powierzchni wewnętrznej. Dla wszystkich adaptowanych cieplnie przegród ma on wartość wyższą niż wartość krytyczna podana w warunkach technicznych [2].

Na podstawie powyższej analizy w celu minimalizacji lub eliminacji mostków termicznych w ścianie zewnętrznej izolowanej od wewnątrz, rekomendowane jest zachowanie ciągłości izolacji lub,  jeżeli nie jest to możliwe, izolowanie nie tylko ścian zewnętrznych, ale także przylegających do niej przegród (stropów, ścian wewnętrznych) na odcinku 60-100 cm. Dzięki temu wydłuży się droga ucieczki ciepła, a na ich powierzchni uda się utrzymać wyższą temperaturę, co zapobiegnie ich przemarzaniu i wykraplaniu się wilgoci. Dodatkowo rekomendujemy, aby izolację termiczną układać także we wnękach okiennych i drzwiowych, doprowadzając ją do ram.
